Системы диагностики оборудования для целлюлозно-бумажной промышленности и полиграфии

Система предназначена для обеспечения безаварийной эксплуатации оборудования и снижения затрат на ремонты. СТД позволяет выявлять дефекты (в том числе на ранней стадии их развития) подшипников, редукторов, насосов и других роторных узлов, определять виды и степени развития дефектов и выдавать рекомендации по дальнейшей эксплуатации диагностируемых узлов. Система строится по блочно-модульному принципу на основе сертифицированного 16 - канального блока обработки сигналов БОС-16В и легко наращивается до необходимого объема диагностируемых узлов.
Целлюлозно-бумажные производства
Картонные и гофрокартонные предприятия
Производство кровельных материалов
Производство санитарно-гигиенических бумаг
Предприятия полиграфии

Возможности системы

Работа в условиях высоких температур (более 140°С)
Диагностирование тихоходного оборудования
Диагностирование оборудования с нестабильной частотой вращения
Высокая степень пылевлагозащиты, IP 66

Измерение температуры и других параметрических данных

Измерение фазы вибрации

Монтаж датчиков, кабельных трасс выполняется с учетом обеспечения ремонтопригодности, обеспечения обслуживания и чистки БДМ

Диагностируемые узлы

Сеточная часть
(подшипники гауч-вала, грудного вала, сетковедущих валиков, сеткоповоротных валиков и др.)
Сушильная часть
(подшипники сушильных цилиндров и валков и др.)
Прессовая группа
(подшипники прессовых валов и др.)
Привод
(подшипники электродвигателя, редукторы, червячные передачи и др.)
Оборудование массоподготовки (гидроразбиватели, дисковые мельницы и др.)
Массоподводящие системы (центробежные насосы, сортировки, вихревые очистители (узлоловители) и др.)
Оборудование намотки и конвертинга
(подшипники намотачных валов, подшипники продольно резательных станков и др.)

Дефекты

Система позволяет диагностировать подшипники качения, подшипники скольжения, различные виды редукторов, насосы, вентиляторы, ременные и цепные передачи, различные типы электрических машин и определяет следующие виды дефектов:
Подшипники качения

— Дисбаланс
— Перекос подшипника при посадке
— Неоднородный радиальный натяг
— Износ дорожки качения наружного кольца
— Износ дорожки качения внутреннего кольца
— Коррозия, трещины на дорожке качения наружного кольца
— Коррозия, трещины на дорожке качения внутреннего кольца
— Коррозия, трещины на поверхности тел качения
— Износ сепаратора
— Проскальзывание кольца
— Ухудшение качества смазки

Зубчатые передачи

— Дефект зацепления
— Дефект на оси


Рабочие колеса

— Неуравновешенность вала
— Автоколебание вала
— Бой рабочего колеса
— Дефект лопастей
— Неоднородность потока
— Кавитация  жидкости

Подшипники скольжения

— Дисбаланс
— Неуравновешенность вала
— Перекос подшипника
— Автоколебания вала
— Износ вкладыша подшипника
— Удары в подшипнике

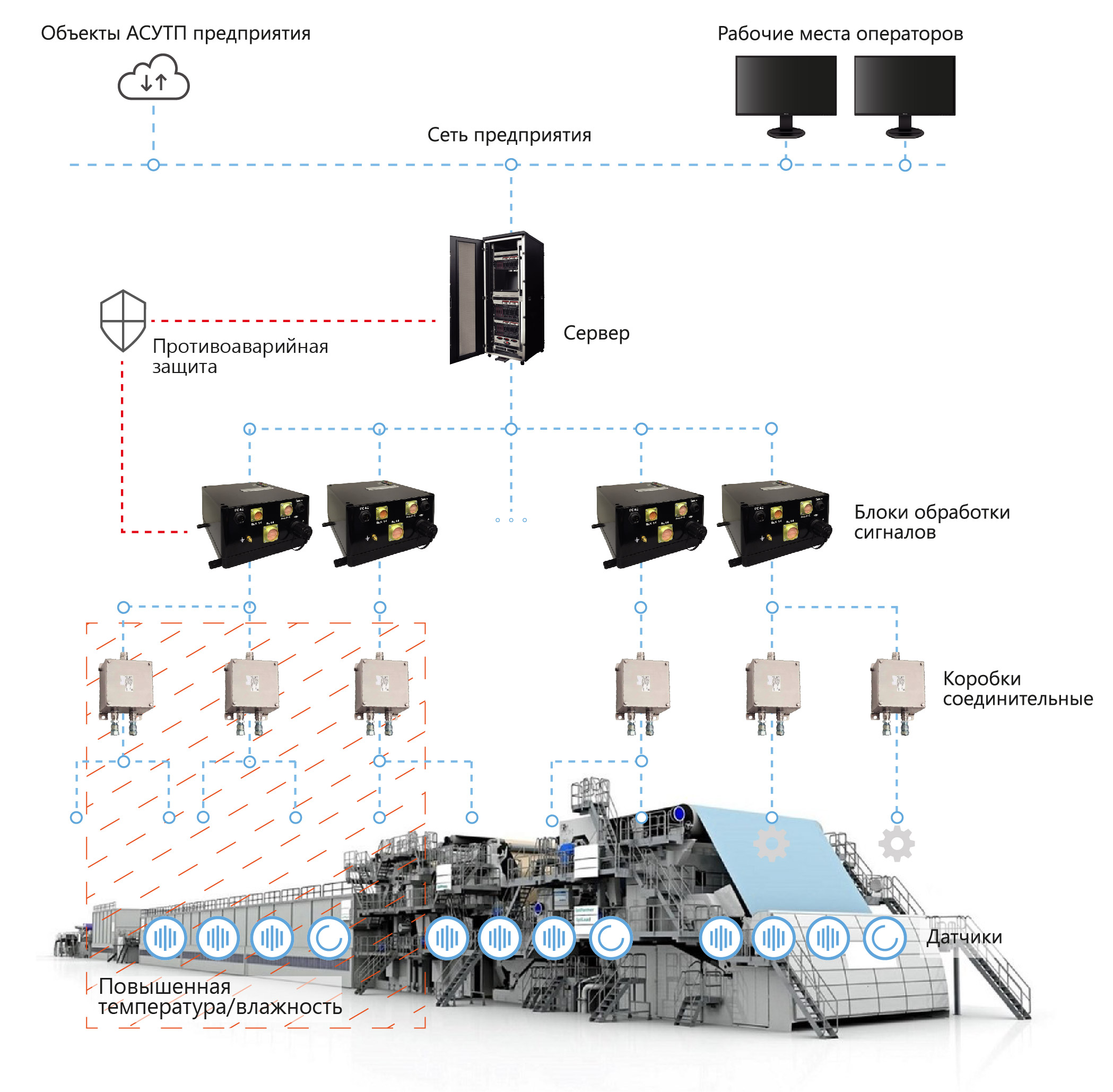

Устройство системы

Первичные преобразователи (датчики вибрации, частоты вращения, температуры и др.) устанавливаются на контролируемом оборудовании. Монтаж датчиков осуществляется на шпильку или болтовым соединением при соответствующем исполнении датчика. Датчики соединяются с коммутационными коробками, кабели находятся в бронерукаве, который защищает соединения при ремонтных работах и обслуживании, чистке БДМ. Коммутационные коробки обеспечивают ремонтопригодность оборудования, позволяют осуществлять быстрый монтаж и демонтаж диагностируемых узлов.

Коммутационные коробки соединяются с блоком обработки сигналов (БОС), который помещается в дополнительный защищенный шкаф. К БОС могут быть подключены до 16 датчиков вибрации, параметрии и до 4 датчиков частоты вращения.

Датчики вибрации

Первичные измерительные преобразователи вибрации, которые передают информацию к блоку обработки сигналов (БОС) для последующей обработки.


Коммутационные коробки

Предназначены для разводки проводов от датчиков вибрации, параметрии и тахометров до блока обработки сигналов (БОС). Обеспечивают ремонтопригодность системы.
Блок обработки сигналов (БОС)

БОС осуществляет прием, измерение и преобразование напряжений аналоговых сигналов от первичных измерительных преобразователей - ICP-датчиков вибрации и датчиков частоты вращения, производит цифровую фильтрацию сигналов вибрации и преобразовывает результаты измерения и фильтрации в эквивалентные значения амплитуды виброускорения, СКЗ виброскорости и частоты вращения роторных узлов, а также измеряет спектры вибросигналов. Предназначен для диагностирования отдельных узлов и механизмов агрегатов.


Источник бесперебойного питания

Питание сервера производится источником бесперебойного питания. Это позволяет защитить систему от сбоев, в случае падения или отсутствия входного питающего напряжения.
Сервер системы диагностики

Сервер системы диагностики, представляющий уровень хранения, аналитической обработки и предоставления информации внешним потребителям, представляет собой промышленный компьютер. Обеспечивает экспорт необработанных данных для обработки во взаимодействующие системы предприятия и предоставление данных вибрационного контроля и диагностики любому компьютеру, подключенному в сеть предприятия и имеющему соответствующие полномочия доступа.

Программное обеспечение

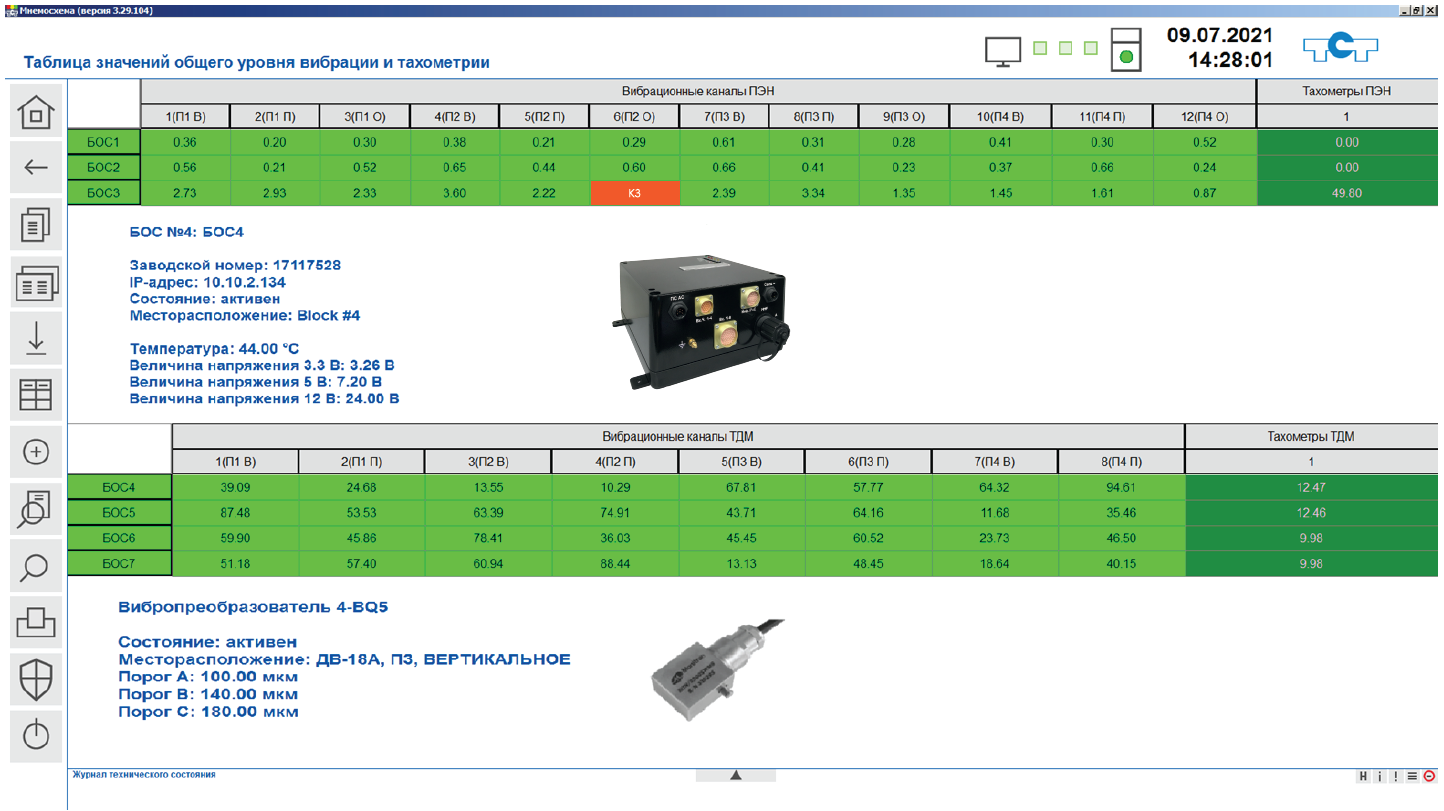

Отображение информации по результатам диагностирования на экране рабочего места производится в виде мнемосхем, диаграмм, графиков и таблиц.

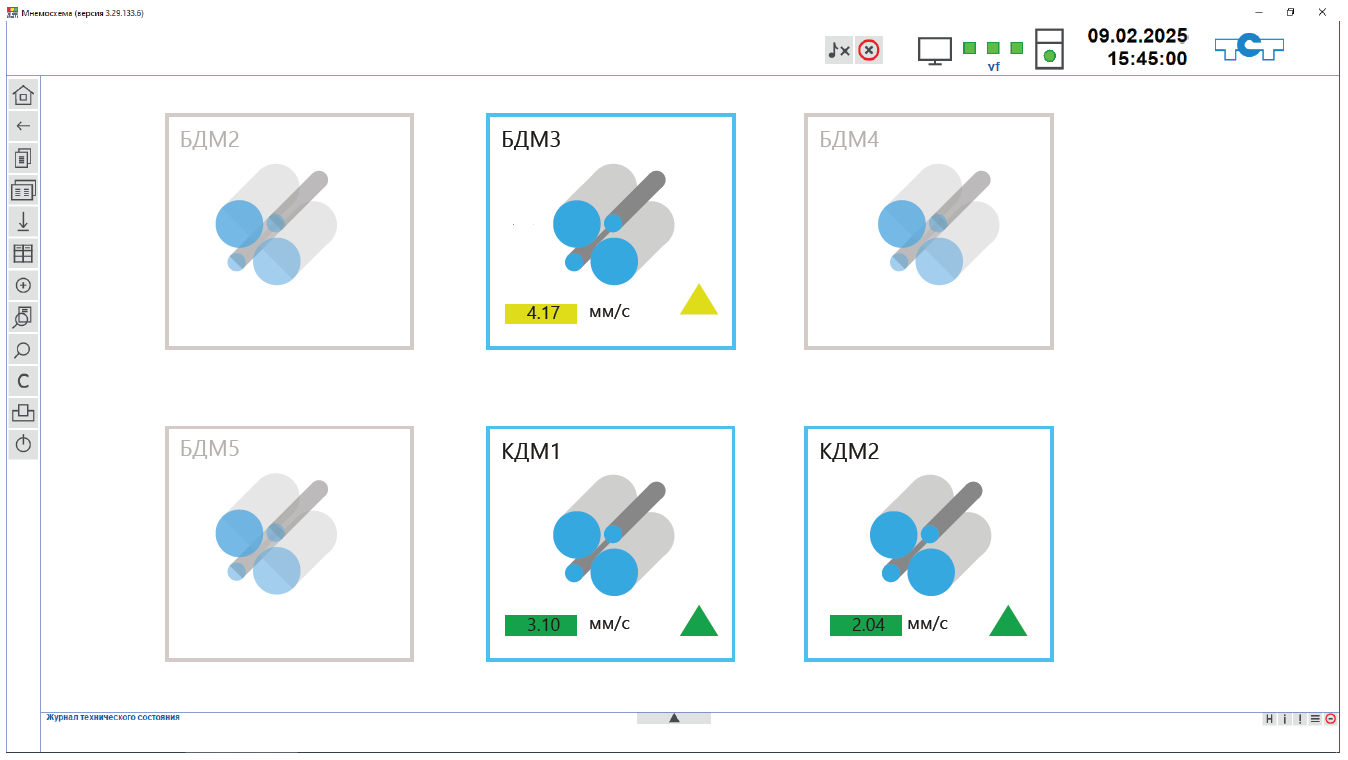

Главное меню

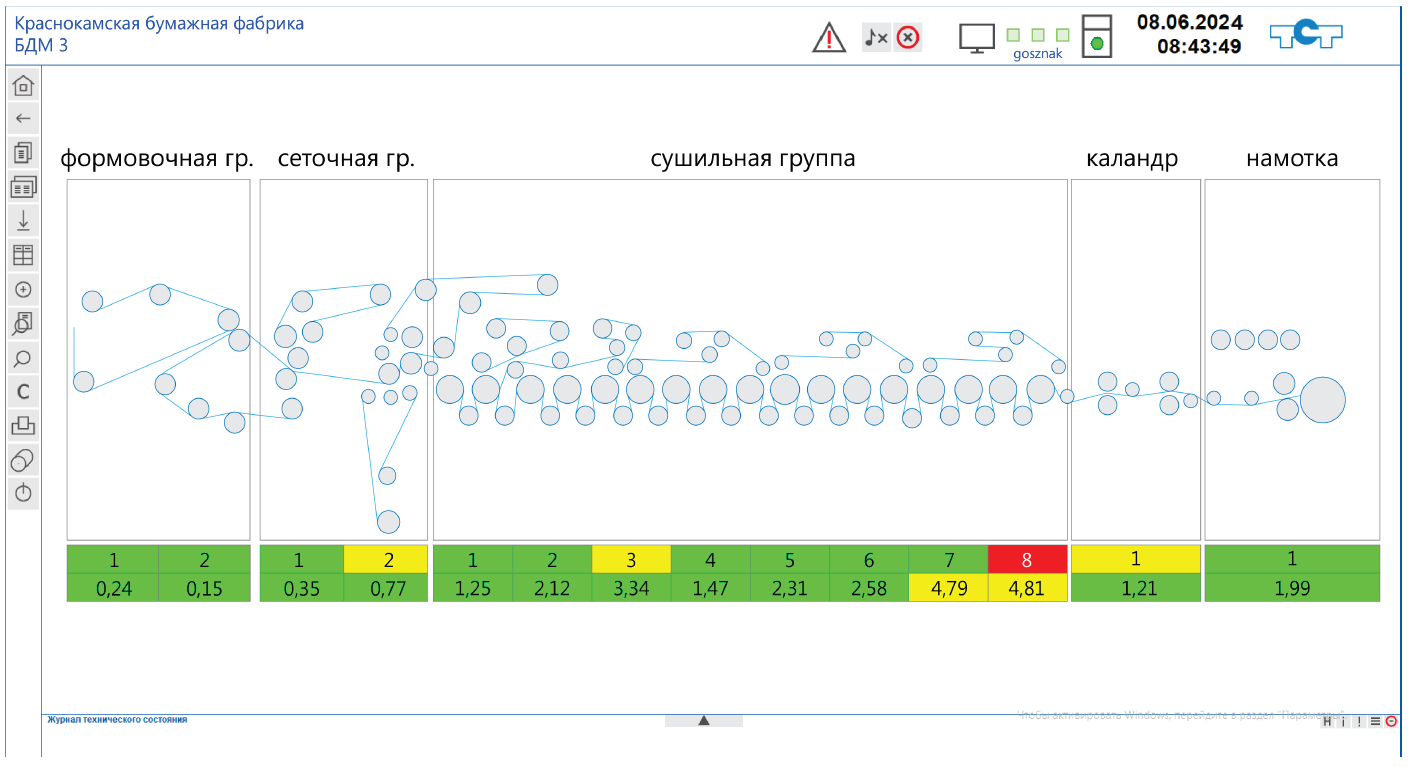

На схеме показано разделение на приводную и лицевую сторону машины. Цветом отображается результат диагностики, а числами величина общего уровня вибрации.

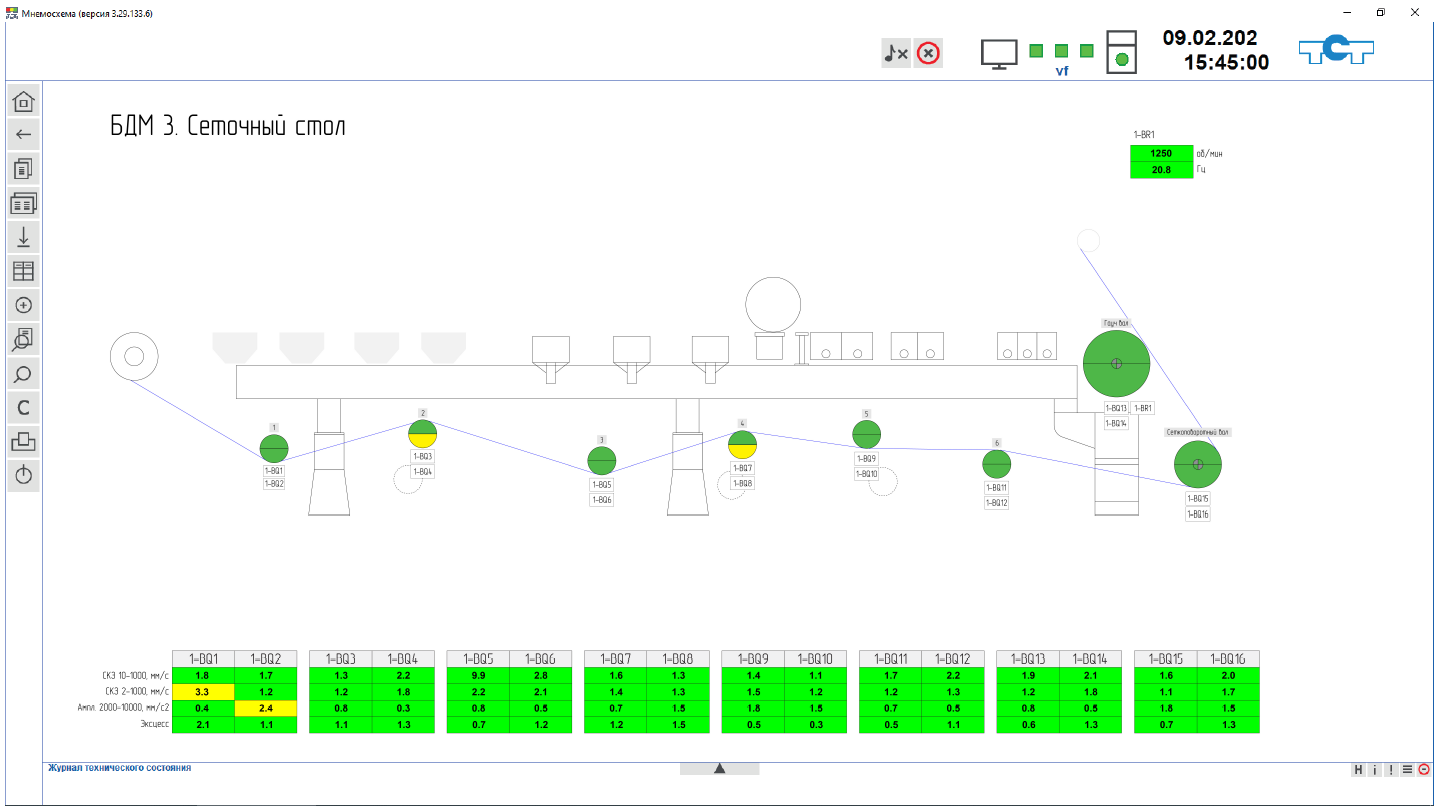

Отображение результатов диагностирования

При наращивании системы диагностики в мнемосхему добавляются новые элементы и кинематические схемы контролируемого оборудования.

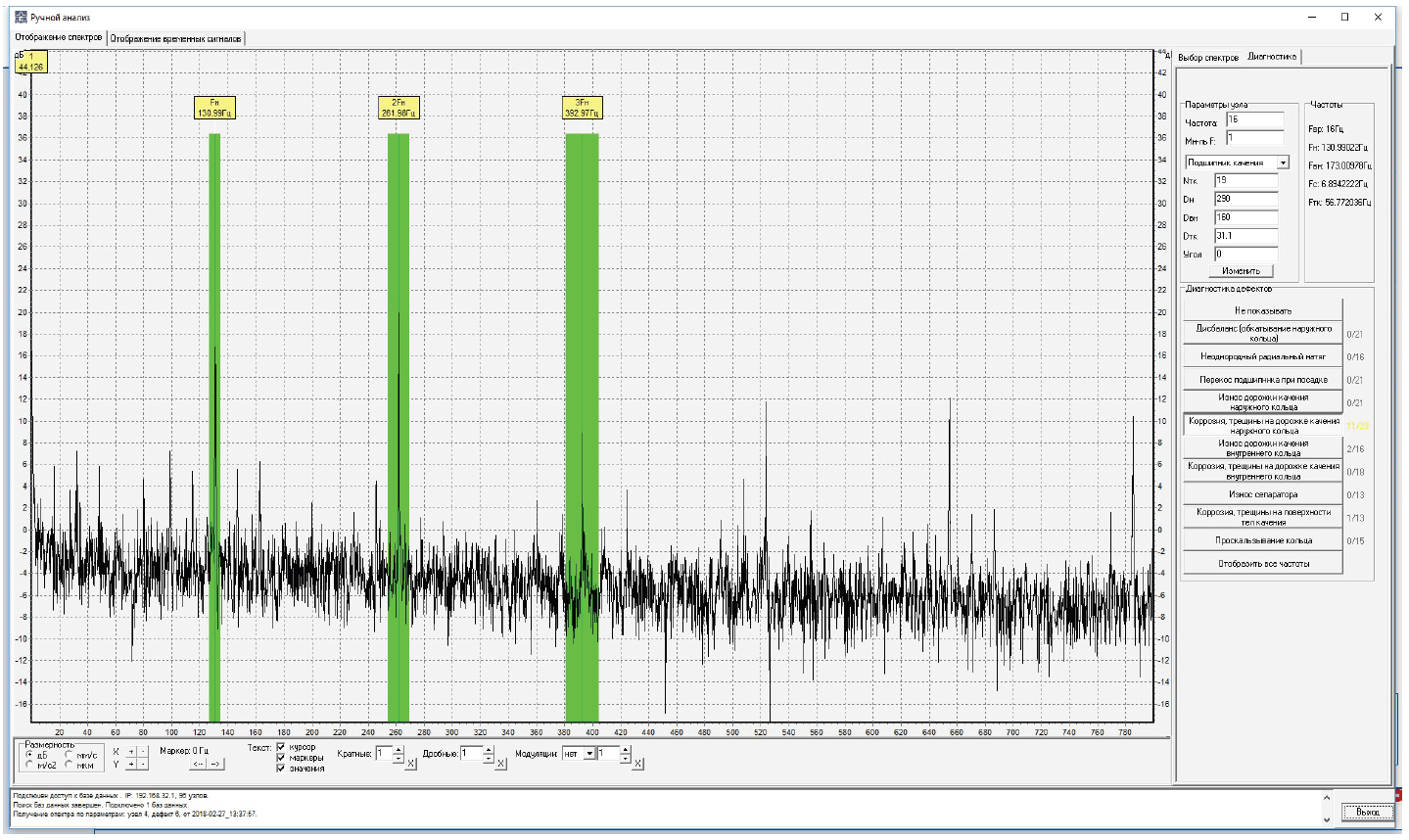

Окно программы ручной анализ

Диагносту доступны широкие возможности для ручного анализа сигналов вибрации и параметрии. Изменение параметров вибрации, фильтров, полосы анализа, выбор диагностических признаков и др.

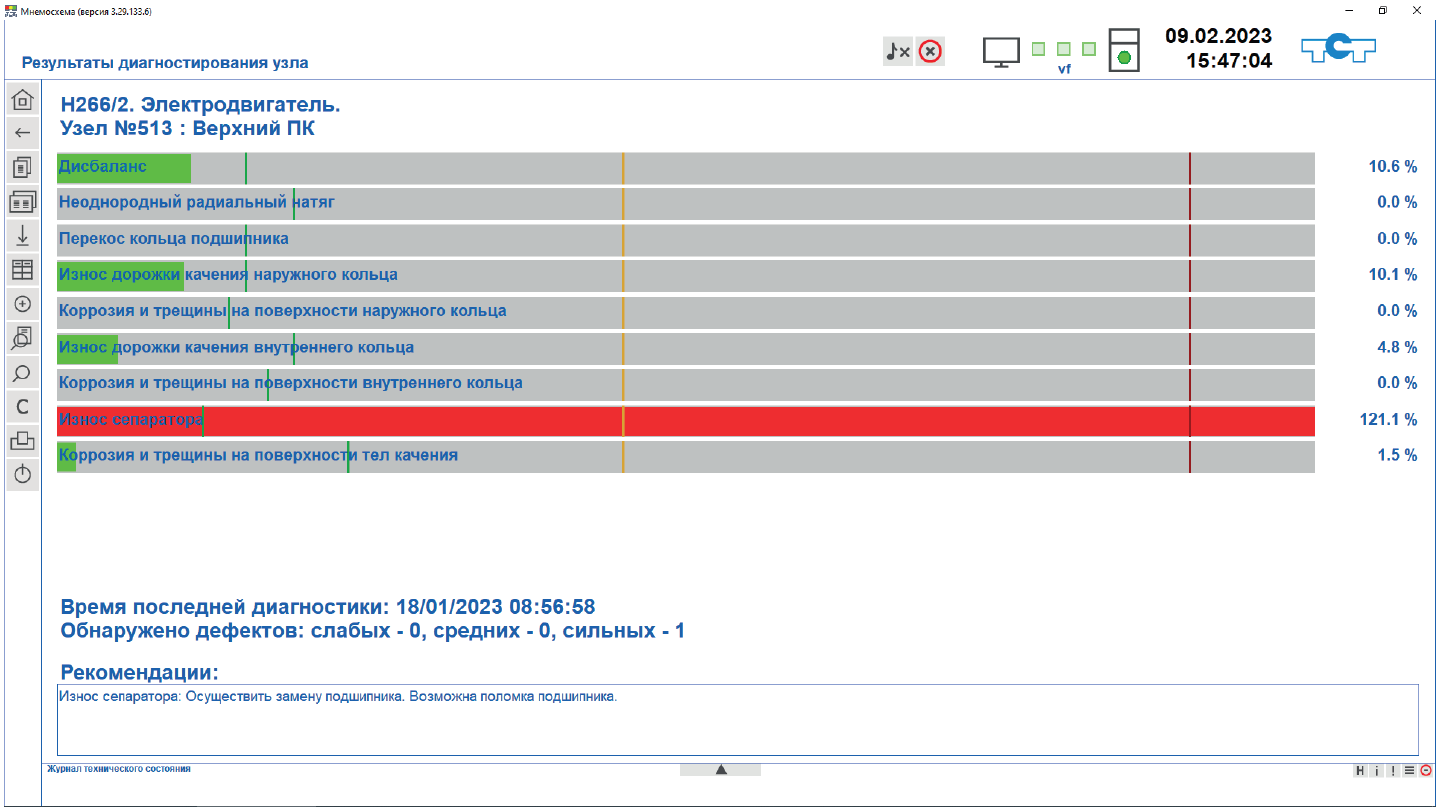

Отображение дефектов

При нажатии на узел открывается окно с видами и степенью развития дефектов по данному узлу. Также на экран выводятся рекомендации по эксплуатации диагностируемого узла.

Ручной анализ

В окне ручной анализ также доступна функция наложения спектров различных узлов, сравнение спектров за разные даты.

Этапы внедрения

1
Передача заказчиком информации об оборудовании (кинематические схемы, схемы цеха, количество узлов и другие необходимые материалы).
2
Проведение экспертизы на объекте заказчика. Экспертиза проводится за счет ЗАО «ТСТ».
3
Подготовка технико-коммерческого предложения с детальным описанием сроков и стоимости выполнения работ «под ключ».
4

Подписание договора.

5
Разработка системы диагностики и изготовление необходимых компонентов.
6
Поставка и монтаж системы на объекте заказчика (мы предоставляем всю необходимую документацию, осуществляем шеф-монтаж и пуско-наладку оборудования. Монтаж возможен как специалистами ЗАО «ТСТ», так и подрядчиком по документации и чертежам ЗАО «ТСТ»).
